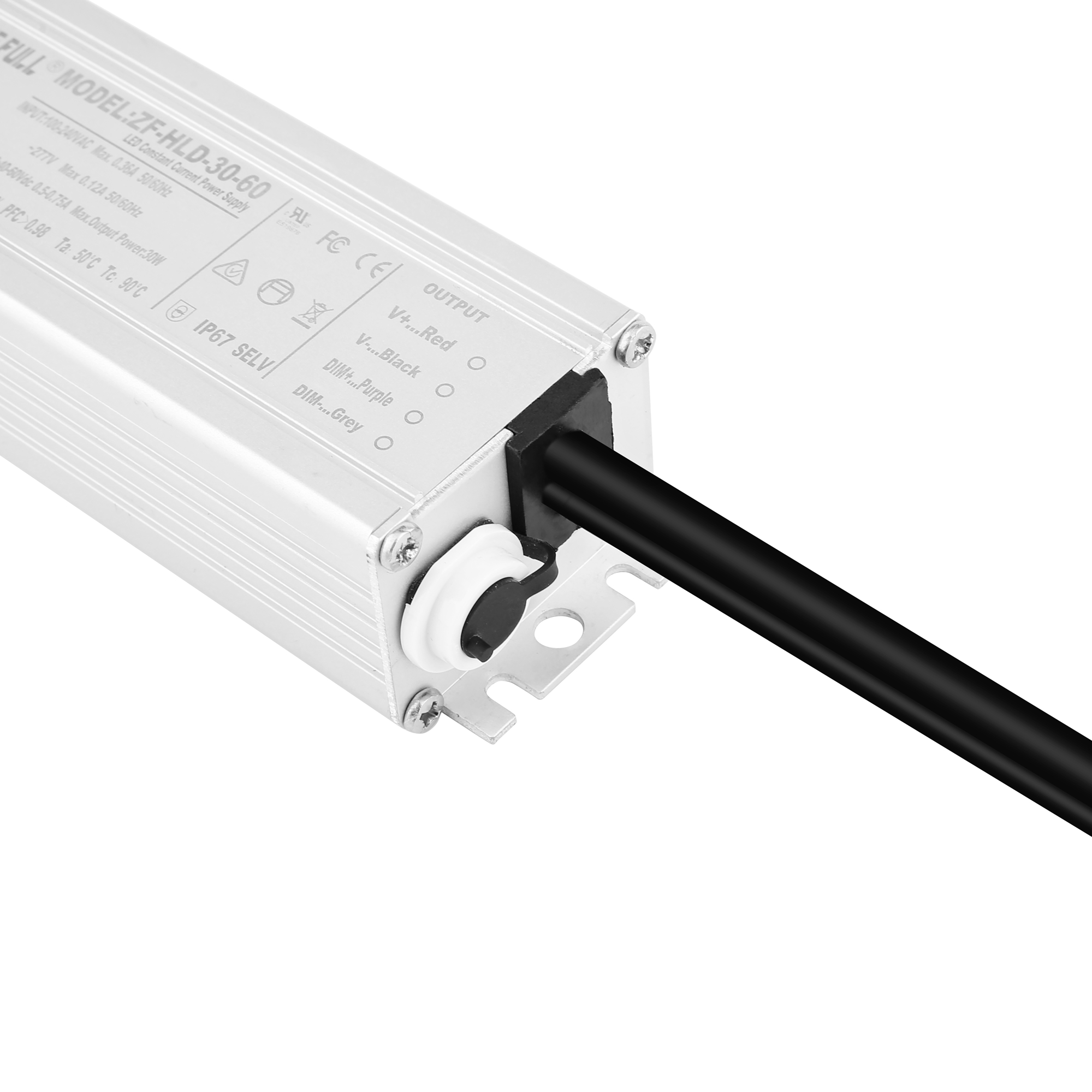

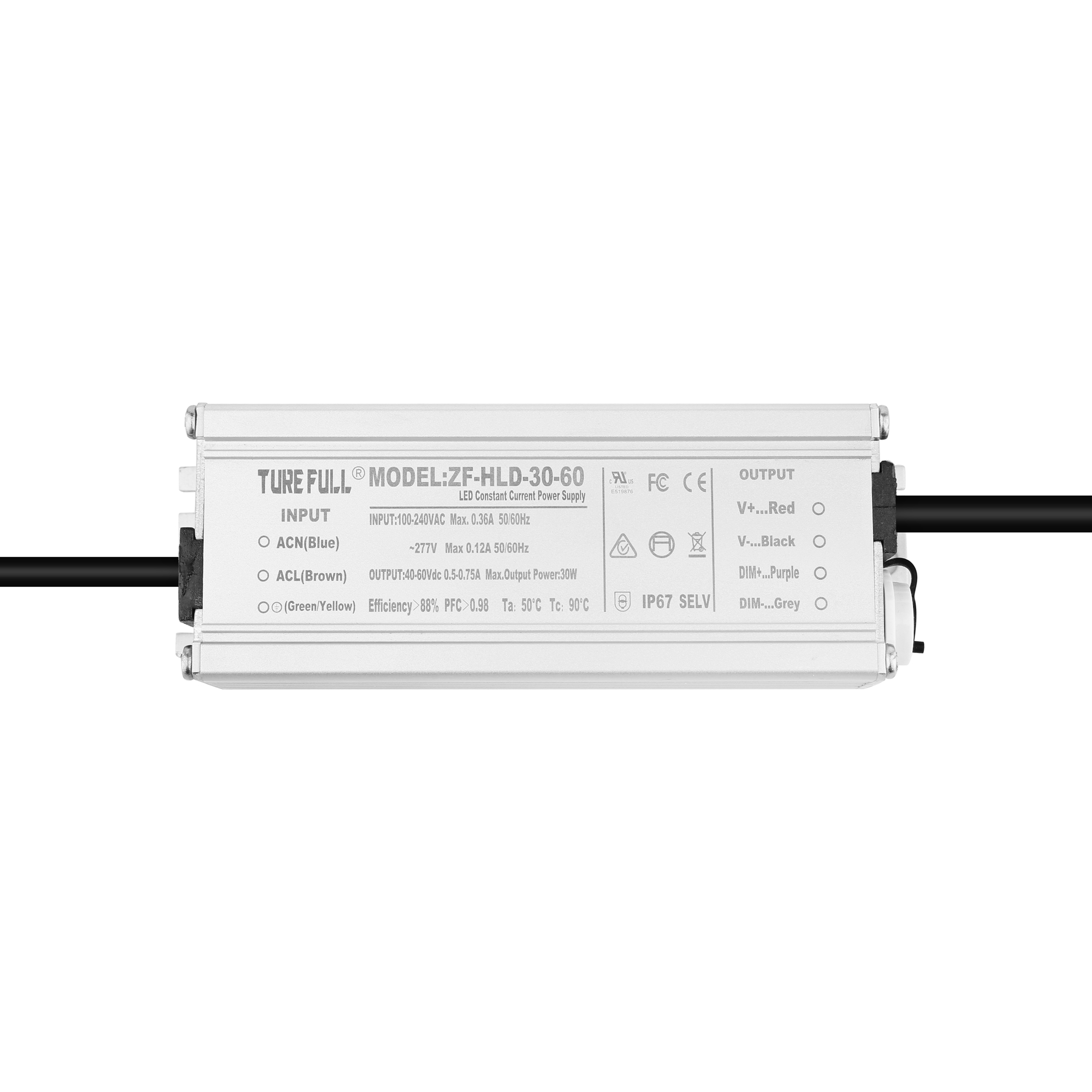

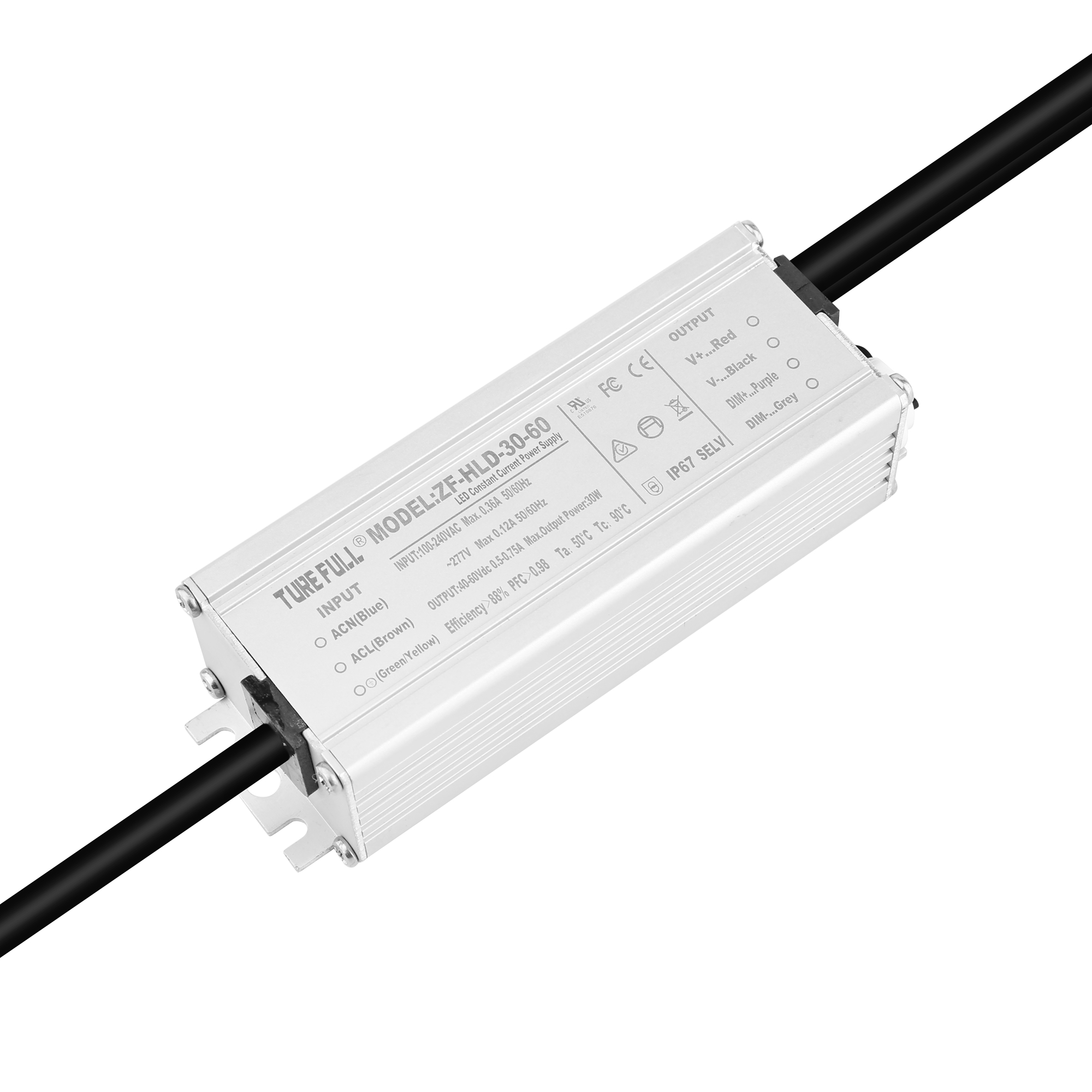

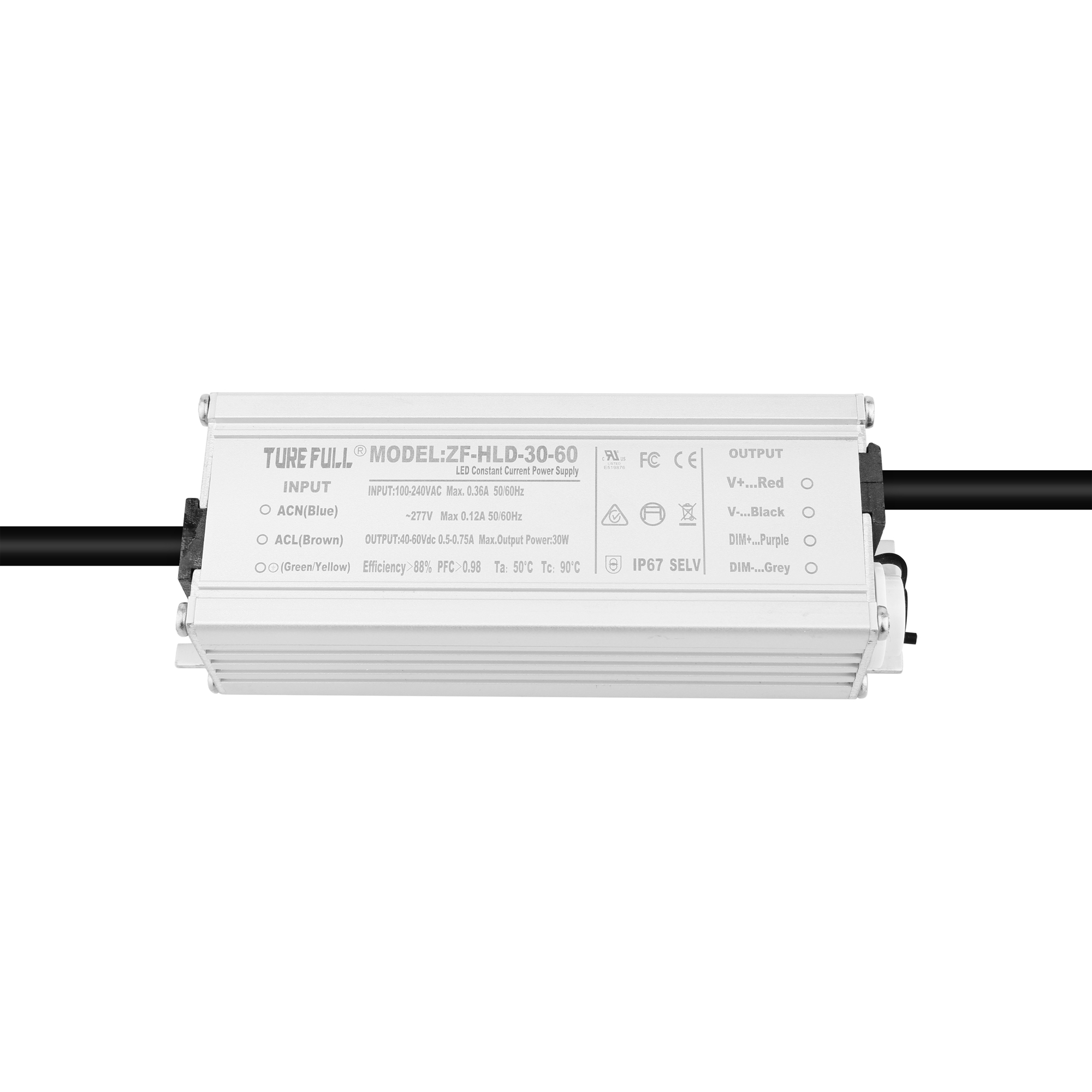

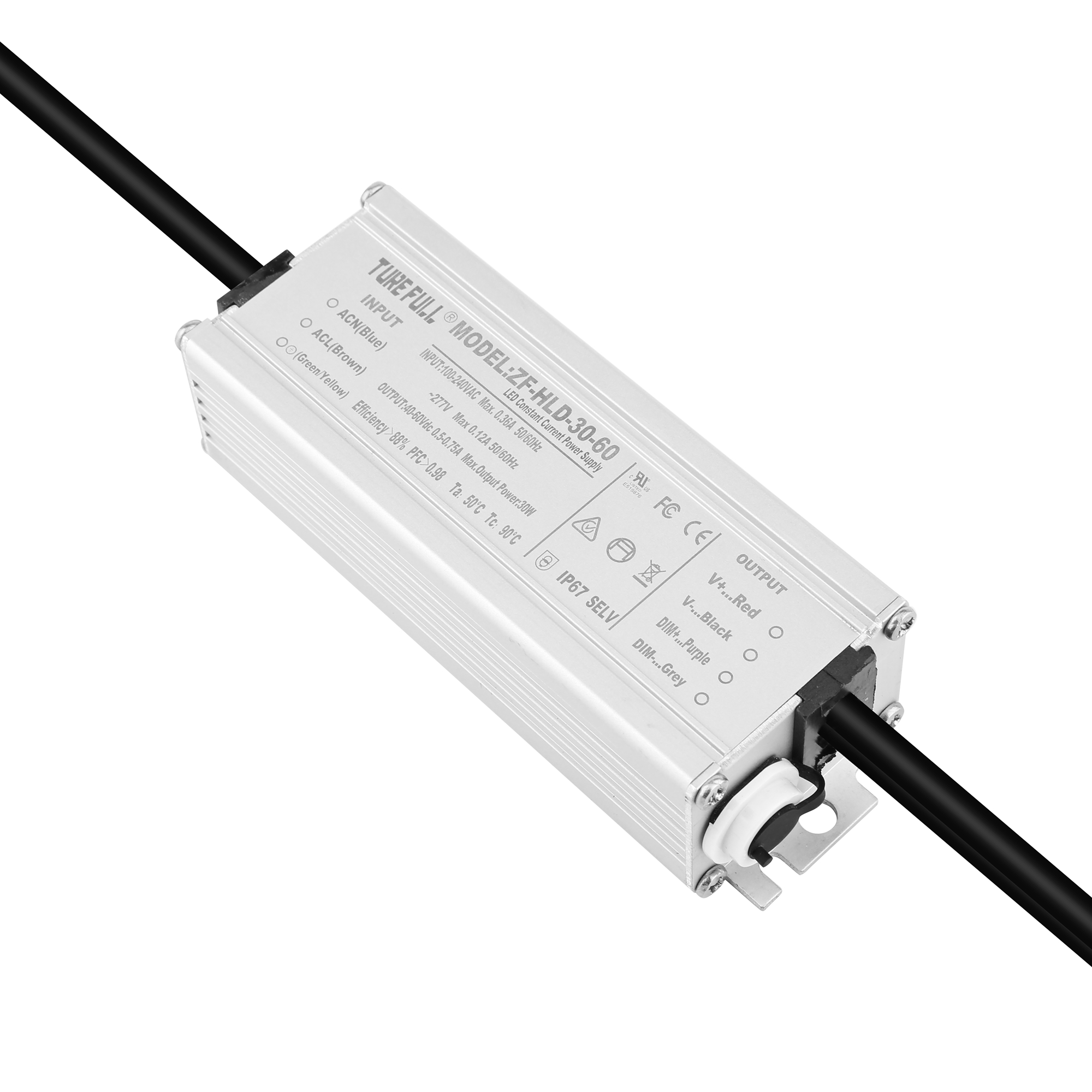

中孚光電HLD單極路燈電源系列是新一代高效節能驅動方案，專為市政LED路燈定制開發。采用單極恒流技術，支持100-277V寬電壓輸入，轉換效率達89%以上。產品通過IP67防護認證，配備智能溫控系統和防雷擊保護模塊，可在-30℃至60℃環境下穩定運行。內置PWM調光接口，支持0-10V/時控多模式調節，實現精細化節能管理。緊湊型鋁合金外殼設計兼具散熱與抗干擾性能，平均無故障工作時間超5萬小時，已成功應用于城市主干道及園區道路照明升級項目。
